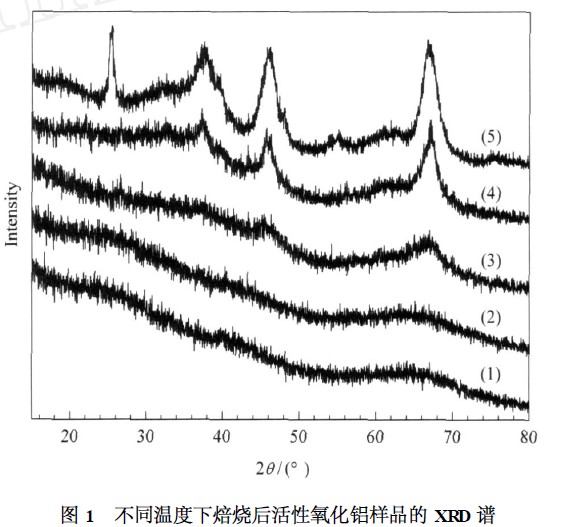

在物料m(AL)：m(CA)∶m(ST)=1∶0.1∶1.5的条件下,考察了焙烧温度对活性氧化铝主要性质(如物相和孔结构) 的影响,结果示于图1. 可以看出,焙烧温度为450 和550℃时,样品基本为无定形Al2O3 ; 但在650℃下焙烧后, 2θ=2510°, 3715°,4510°和6710°附近开始出现γ2Al2O3的衍射峰; 焙烧温度为750 ℃时,γ2Al2O3的衍射峰增强,趋于结晶态. 用常规方法制得的氢氧化铝或拟薄水铝石在400～650℃间焙烧时,一般都转化成γ2Al2O3。新制法中不生成拟薄水铝石,故焙烧过程中首先生成无定形Al2O3 。
