以高岭土为原料合成4A分子筛的优点

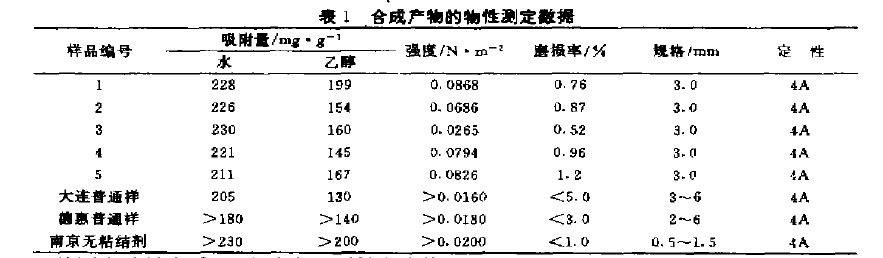

通过对高岭土原料和焙烧的高岭土进行差热分析表明，高岭土在544.63℃有吸热峰，在此处高岭土受热失去结晶水，并在结构上发生变化，形成失水高岭土。在1012.25℃ 放热峰处，高岭土的结构完全发生变化，失水高岭土分解为单体的氧化铝和氧化硅。因此高岭土的适宜焙烧条件为500~700℃，t.Oh～2.Oh。合成产物经x射线衍射分析，定性为4A分子筛。为了更进一步对合成产物进行定性，把部分产物的物性测定数据与部分厂家产品的技术指标相比较，结果觅表1。
从测定结果来看，以高岭土为原料合成的无粘结剂4A分子筛的吸附容量超过了市售普通分子筛，抗碎强度远高于普通分子筛的3倍以上，磨损率低于普通分子筛。用这种方法合成的分子筛，由于不舍粘结剂，有效成分高，吸附容量大，并且这种分子筛成型体的结构组织，在反应过程中发生变化，形成牢固的一体，因而其强度得到提高，磨损率小。

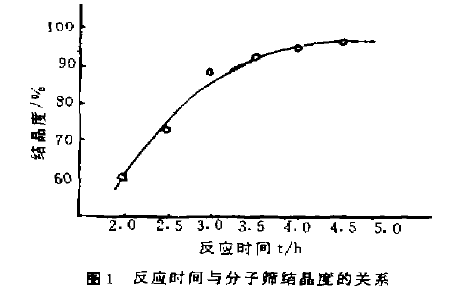

在同一反应温度下，反应时间与合成分子筛结晶度之间的关系如图1所示。
由圈1中的曲线可以看出，在同一反应温度下，随反应时间延长，分子筛的结晶度得到提高，但反应时间超过4.Oh，结晶度提高的幅度不大，充足的反应时间，有助于分子筛晶体的转化反应彻底。而分子筛的结晶度也同其吸附容量和机械强度有一定的正比关系 因此延长反应时问，有助于提高分子筛的结晶度，从而提高了吸附容量和机械强度。
以高岭土为原料。可以合成出高强度、低磨损率、大容量的无粘结剂4A型分子筛。该技术可靠、工艺简便、投资小。延长反应时间，可提高无粘结剂分子筛的结晶度。
