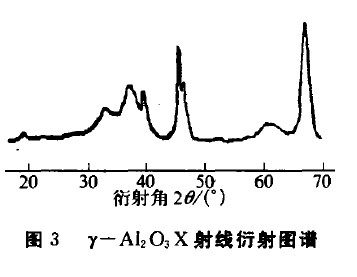

制备活性氧化铝时，未经长时间的老化或用水热处理(因为老化或者水热处理都会使样品的粒度变大并且比表面积减小)，从其X射线衍射图谱可以看出，在合适的反应条件下，活性氧化铝结晶度已经比较好。用所得的拟薄水铝石在适当的温度下煅烧，将得到的活性氧化铝XRD谱图，见图3。
由图3看出，煅烧得到的氧化铝的XRD图和JPCPS标准卡片对比，发现其具有典型的活性氧化铝γ-Al2O3。的衍射特征，因此认为其中主要为活性氧化铝γ-Al2O3相。将样品在超声波清洗器中分散30min，沉积在真空镀碳的铜网上，采用电子显微镜观察颗粒的形貌，得到的TEM照片如图4所示。
由图4可以看到，得到的活性氧化铝为棒状晶体。其长度介于3O～100nm之间，平均直径大约为1～5nm。对样品进行BET比表面积测试，得其比表面积为275m2/g。
